273鋼管壁厚是多少

文章來(lái)源：http://m.bdhsjfz.com 發(fā)布時(shí)間：2024-06-05 13:29:13 瀏覽次數(shù)：30

273鋼管壁厚國(guó)標(biāo)/a_273鋼管壁厚是多少

好久不見了，今天我想和大家探討一下關(guān)于“273鋼管壁厚國(guó)標(biāo)/a”的話題。如果你對(duì)這個(gè)領(lǐng)域還不太熟悉，那么這篇文章就是為你準(zhǔn)備的，讓我們一起來(lái)探索其中的奧秘吧。

文章目錄列表:

1.鍍鋅鋼管厚度標(biāo)準(zhǔn)表
2.鍍鋅鋼管國(guó)標(biāo)厚度是多少？
3.焊接鋼管壁厚對(duì)照表

鍍鋅鋼管厚度標(biāo)準(zhǔn)表

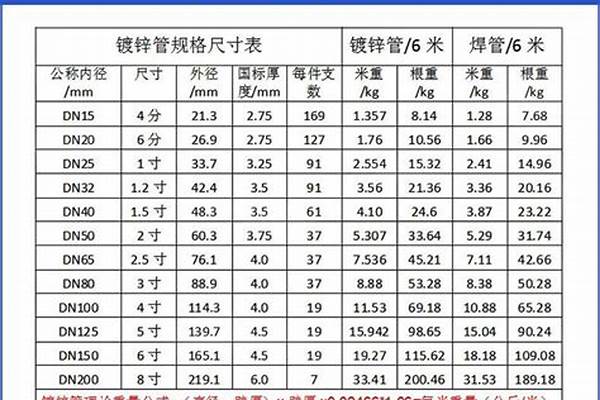

鍍鋅鋼管厚度國(guó)家標(biāo)準(zhǔn)如下圖：熱鍍鋅管，為提高鋼管的耐腐蝕性能，對(duì)一般鋼管進(jìn)行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

擴(kuò)展資料

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數(shù)：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：鋼材力學(xué)性能是保證鋼材最終使用性能（機(jī)械性能）的重要指標(biāo)，它取決于鋼的化學(xué)成分和熱處理制度。在鋼管標(biāo)準(zhǔn)中，根據(jù)不同的使用要求，規(guī)定了拉伸性能（抗拉強(qiáng)度、屈服強(qiáng)度或屈服點(diǎn)、伸長(zhǎng)率）以及硬度、韌性指標(biāo)，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號(hào)：Q215A；Q215B；Q235A；Q235B。

鍍鋅鋼管國(guó)標(biāo)厚度是多少？

熱鍍鋅管，為提高鋼管的耐腐蝕性能，對(duì)一般鋼管進(jìn)行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數(shù)：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

鋼材力學(xué)性能是保證鋼材最終使用性能(機(jī)械性能)的重要指標(biāo)，它取決于鋼的化學(xué)成分和熱處理制度。在鋼管標(biāo)準(zhǔn)中，根據(jù)不同的使用要求，規(guī)定了拉伸性能(抗拉強(qiáng)度、屈服強(qiáng)度或屈服點(diǎn)、伸長(zhǎng)率)以及硬度、韌性指標(biāo)，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號(hào)：Q215A；Q215B；Q235A；Q235B。

試驗(yàn)壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa。

鍍鋅鋼管分冷鍍鋅管、熱鍍鋅管，前者已被禁用，后者還被國(guó)家提倡能用。

1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅(鍍銅色)。

2、表面質(zhì)量：鍍鋅鋼管的表面應(yīng)有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。

3、鍍鋅層重量：根據(jù)需方要求，鍍鋅鋼管可作鋅層重量測(cè)定，其平均值應(yīng)不小于500g/平方米，其中任何試樣不得小于480g/平方米。

冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10-50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規(guī)的鍍鋅管生產(chǎn)廠家，為了保證質(zhì)量，大多不采用電鍍鋅(冷鍍)。

焊接鋼管壁厚對(duì)照表

鍍鋅鋼管國(guó)標(biāo)厚DN15-國(guó)標(biāo)厚度2.75，DN20-國(guó)標(biāo)厚度2.75，DN25-國(guó)標(biāo)厚度3.25，DN32-國(guó)標(biāo)厚度3.5，DN40-國(guó)標(biāo)厚度3.5，DN50-國(guó)標(biāo)厚度3.5，DN65-國(guó)標(biāo)厚度3.5，DN80-國(guó)標(biāo)厚度4，DN100-國(guó)標(biāo)厚度4，DN125-國(guó)標(biāo)厚度4.5，DN150-國(guó)標(biāo)厚度4.5，DN200-國(guó)標(biāo)厚度6.0。

鍍鋅鋼管技術(shù)要求

1、牌號(hào)和化學(xué)成分

鍍鋅鋼管用鋼的牌號(hào)和化學(xué)成分應(yīng)符合GB/T3091所規(guī)定的黑管用鋼的牌號(hào)和化學(xué)成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

（a） 帶螺紋交貨的鍍鋅鋼管，螺紋應(yīng)在鍍鋅后車制。螺紋應(yīng)符合YB 822的規(guī)定。

（b）鋼制管接頭應(yīng)符合YB 238的規(guī)定；可鍛鑄鐵管接頭應(yīng)符合YB 230的規(guī)定。

4、力學(xué)性能 鋼管鍍鋅前的力學(xué)性能應(yīng)符合GB 3091的規(guī)定。

焊接鋼管壁厚對(duì)照表如下：

擴(kuò)展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會(huì)產(chǎn)生氣泡、沙眼、假焊等。還會(huì)使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點(diǎn)

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點(diǎn)在419°C，沸點(diǎn)908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會(huì)沿晶界深入浸蝕焊縫金屬，低熔點(diǎn)鋅形成“液體金屬脆化”。

同時(shí)，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應(yīng)力作用下而產(chǎn)生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。

鍍鋅鋼焊接時(shí)，坡口表面及邊緣處的鋅層，在電弧熱作用下，產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點(diǎn)較高，約1800°C以上，若在焊接過(guò)程中參數(shù)偏小，將引起ZnO夾渣，同時(shí)。由于Zn成為脫氧劑。

產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點(diǎn)氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對(duì)人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的，需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當(dāng)，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對(duì)焊縫的滲透，在焊之前，可將坡口內(nèi)的鍍鋅層清除以后再焊。

在實(shí)際工作中，采用了集中打坡口，不留鈍邊工藝進(jìn)行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應(yīng)根據(jù)鍍鋅鋼管的基體材質(zhì)選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時(shí)，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時(shí)，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當(dāng)使鋅層融化后再回到原來(lái)位置繼續(xù)向前施焊。再橫焊和立焊時(shí)，如選用短渣焊條如J427，咬邊傾向會(huì)很小;如果采用前后往返運(yùn)條技術(shù)，更可以得到無(wú)缺陷的焊接質(zhì)量。

百度百科-焊接鋼管

好了，今天關(guān)于“273鋼管壁厚國(guó)標(biāo)/a”的話題就講到這里了。希望大家能夠?qū)Α?73鋼管壁厚國(guó)標(biāo)/a”有更深入的認(rèn)識(shí)，并從我的回答中得到一些啟示。如果您有任何問(wèn)題或需要進(jìn)一步的信息，請(qǐng)隨時(shí)告訴我。
